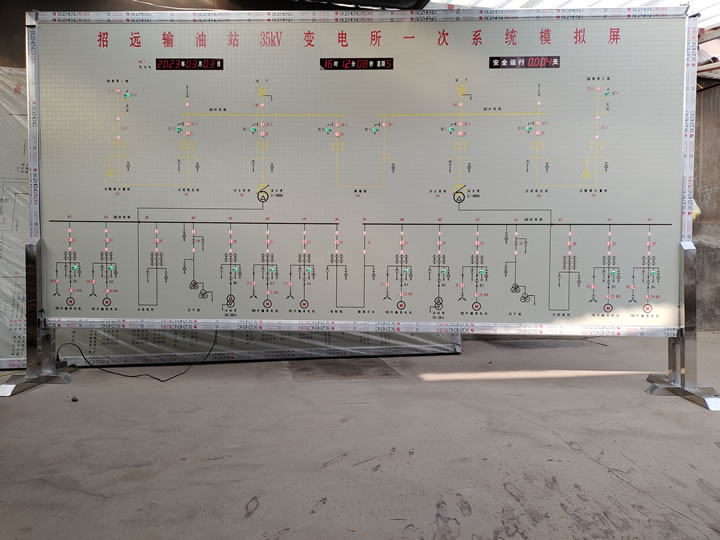

五防模擬板是配電室、變電所及變電站不可或缺的電力安全裝置，旨在防止誤操作。該模擬板復現了現場設備的電氣布局，配備了實際操作前的模擬手柄和狀態指示燈，以顯現設備情況。其內部利用雙母線接線設計，即從三相變壓器的任意一相引出兩條母線，分別連接負載。安裝在每相輸出線路的母聯斷路器轉接這兩條母線，而各母線通過分路斷路器與負載相連，并嵌入邏輯處理器以控制母線的操作邏輯。當分路斷路器遭遇拒動故障時，可能需要用母聯斷路器進行故障分路轉換，這時的操作邏輯可能與常規邏輯相沖突，導致需要解鎖后才能執行故障轉換操作，從而增加了操作失誤的風險。
為了克服現有五防模擬板在執行母聯斷路器轉換故障路徑時易于產生操作誤差的難題，我們提出了一種集成有特殊串切邏輯系統的改進型五防模擬板。

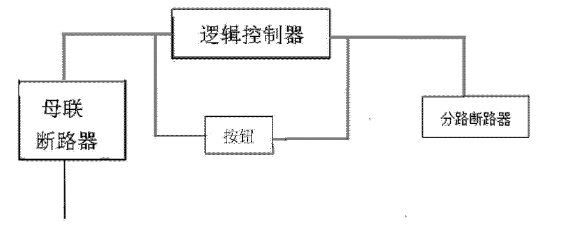

這種改進型五防模擬板的技術方案包含一個整合了特殊串切邏輯系統的五防模擬板主體，該主體內部設有模擬實際場景的電氣接線。其中，三相變壓器的一個相連接到母聯斷路器，該斷路器再分別連接到兩組母線。每組母線通過一個分路斷路器連接到負載。在分路斷路器和母聯斷路器之間的線路上接入了邏輯處理器，并在邏輯處理器的兩端并聯設置了按鈕。
當用戶發現負載線路上的分路斷路器發生拒分故障時，可以通過按壓按鈕來短接邏輯處理器的線路，這樣就消除了串切故障路徑操作邏輯和母線正常操作邏輯之間的沖突。通過這種方式，可以有效地完成串切故障路徑的操作，為實際操作提供了準確的指導，并增強了五防模擬板的模擬指示功能。

本實用新型提供的具有串切特殊邏輯系統的五防模擬板,有效的解決了現有的五防模擬板在模擬母聯斷路器串切故障分路的操作時,容易引發誤操作的問題。
